| 产品特性：焊接蝶阀 | 品牌：MY DREAM | 型号：DIN11851 |
| 结构形式：垂直板式 | 3C阀门类别：卫生 | 订货号：HJDF |
| 加工定制：是 | 货号：HJDF | 材质：不锈钢 |
| 连接形式：焊接 | 适用介质：水 | 压力环境：常压 |
| 工作温度：常温 | 标准：德标 | 流动方向：双向 |
| 驱动方式：手动 | 零部件及配件：阀杆 | 用途：锁闭 |
| 类型(通道位置)：二通式 | 口径：￠19—￠133 | 公称通径：DN20-——DN100 |
| 安装尺寸：安装尺寸参考附后表 | 规格：1/2-8英寸 | 是否跨境货源：否 |

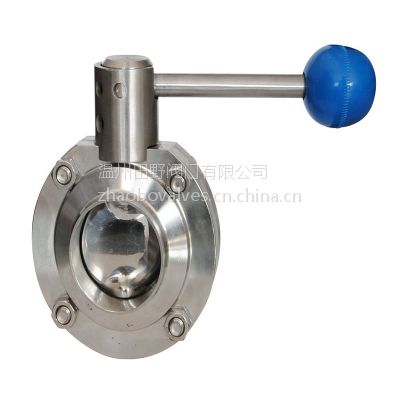

卫生级蝶阀简介 Simple description
卫生级蝶阀采用卡箍式、圆螺纹式以及焊接式三种方式连接，客户可根据自己的需要选型。蝶阀是阀门各类中通径较大，开启与关闭比较迅速的阀门，通常适合应用于大流量全通径管道中。阀体采用耐酸不锈钢材料，密封件采用食品硅橡胶或聚四氟，符合食品卫生规范。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。 |
规格：DN20-150，1″-6″标准：DIN、SMS、***材质：SUS304、SUS316L
快装式蝶阀
规格（***） | A | B | D | L | H | Kg |
20 | 66 | 78 | 50.5 | 130 | 82 | 1.35 |
25 | 66 | 78 | 50.5 | 130 | 82 | 1.35 |
32 | 66 | 78 | 50.5 | 130 | 82 | 1.2 |
38 | 70 | 86 | 50.5 | 130 | 86 | 1.3 |
51 | 76 | 102 | 64 | 140 | 96 | 1.85 |
63 | 98 | 115 | 77.5 | 150 | 103 | 2.25 |
76 | 98 | 128 | 91 | 150 | 110 | 2.6 |
89 | 102 | 139 | 106 | 170 | 116 | 3.0 |
102 | 106 | 154 | 119 | 170 | 122 | 3.6 |
108 | 106 | 159 | 119 | 170 | 126 | 3.6 |
133 | 140 | 185 | 145 | 190 | 138 | 6.5 |
159 | 260 | 215 | 172 | 190 | 153 | 11 |
螺纹式蝶阀
规格（SMS） | A | B | D | L | H | Kg |
25 | 66 | 78 | 40×1/6 | 130 | 82 | 1.3 |
32 | 66 | 78 | 48×1/6 | 130 | 82 | 1.3 |
38 | 70 | 86 | 60×1/6 | 130 | 86 | 1.7 |
51 | 76 | 102 | 70×1/6 | 140 | 96 | 2.2 |
63 | 80 | 115 | 85×1/6 | 150 | 103 | 2.9 |
76 | 84 | 128 | 98×1/6 | 150 | 110 | 3.4 |
89 | 90 | 139 | 110×1/6 | 170 | 116 | 3.9 |
102 | 104 | 159 | 132×1/6 | 170 | 126 | 5.5 |
焊接式蝶阀
规格（***） | A | B | D | L | H | Kg |
20 | 50 | 78 | 19.05 | 130 | 82 | 1.2 |
25 | 50 | 78 | 25.4 | 130 | 82 | 1.2 |
32 | 50 | 78 | 31.8 | 130 | 82 | 1.05 |
38 | 50 | 86 | 38.1 | 130 | 86 | 1.2 |
51 | 52 | 102 | 50.8 | 140 | 96 | 1.7 |
63 | 56 | 115 | 63.5 | 150 | 103 | 2.1 |
76 | 56 | 128 | 76.1 | 150 | 110 | 2.4 |
89 | 60 | 139 | 88.9 | 170 | 116 | 2.7 |
102 | 64 | 154 | 101.6 | 170 | 122 | 3.05 |
108 | 64 | 159 | 108 | 170 | 126 | 3.15 |
133 | 80 | 138 | 133 | 190 | 138 | 5.2 |
159 | 90 | 215 | 159 | 190 | 153 | 9.2 |
